Безопасность при работе с PCP-пневматикой: заправка, баллоны, компрессоры

PCP-винтовки, баллоны, компрессоры, ручные насосы, шланги и адаптеры работают с воздухом под давлением до 300 бар. Это примерно в 150 раз больше, чем в автомобильной шине. Исправное оборудование при правильных действиях безопасно. Опасность создают спешка, просроченные баллоны, самодельные переходники и привычка откручивать соединения под давлением. Мастерская EDgun Русь собрала правила, которые стоит знать каждому владельцу PCP.

Статья не заменяет паспорт и инструкцию изготовителя. Если что-то расходится с документацией вашего изделия, действуйте по документации.

Содержание

1. Почему высокое давление требует внимания
2. Общие правила
3. Заправка винтовки
4. Порядок отключения
5. Баллоны высокого давления
6. Компрессоры
7. Ручные насосы
8. Шланги, фитинги и уплотнения
9. Обслуживание винтовки
10. Когда немедленно прекратить работу
11. Чек-лист перед заправкой

Почему высокое давление требует внимания

Сжатый воздух накапливает много энергии. Если его высвобождает разрушение баллона, фитинга или шланга, это происходит мгновенно: летят детали, хлещет шланг, струя воздуха может травмировать кожу и глаза. Основные причины таких случаев:

• баллон с истёкшим сроком службы или без освидетельствования;
• механическое повреждение: падение, удар, глубокая царапина композитной обмотки;
• перегрев: баллон на солнце, в машине летом, рядом с отопителем, или компрессор без охлаждения;
• превышение рабочего давления винтовки или баллона;
• влага и масло в системе, коррозия изнутри;
• нештатные переходники и откручивание соединений, пока система под давлением.

Общие правила

1. Работайте трезвым, без спешки, при хорошем освещении.
2. При заправке надевайте защитные очки. Посторонних, особенно детей, держите на расстоянии.
3. Перед заправкой винтовка разряжена: магазин снят, предохранитель включён, ствол направлен в безопасную сторону.
4. Используйте только штатные адаптеры и шланги, рассчитанные на рабочее давление с запасом.
5. Не направляйте штуцер заправки и клапан сброса на себя и людей.
6. Не разбирайте узлы под давлением. Сначала стравите воздух до нуля.

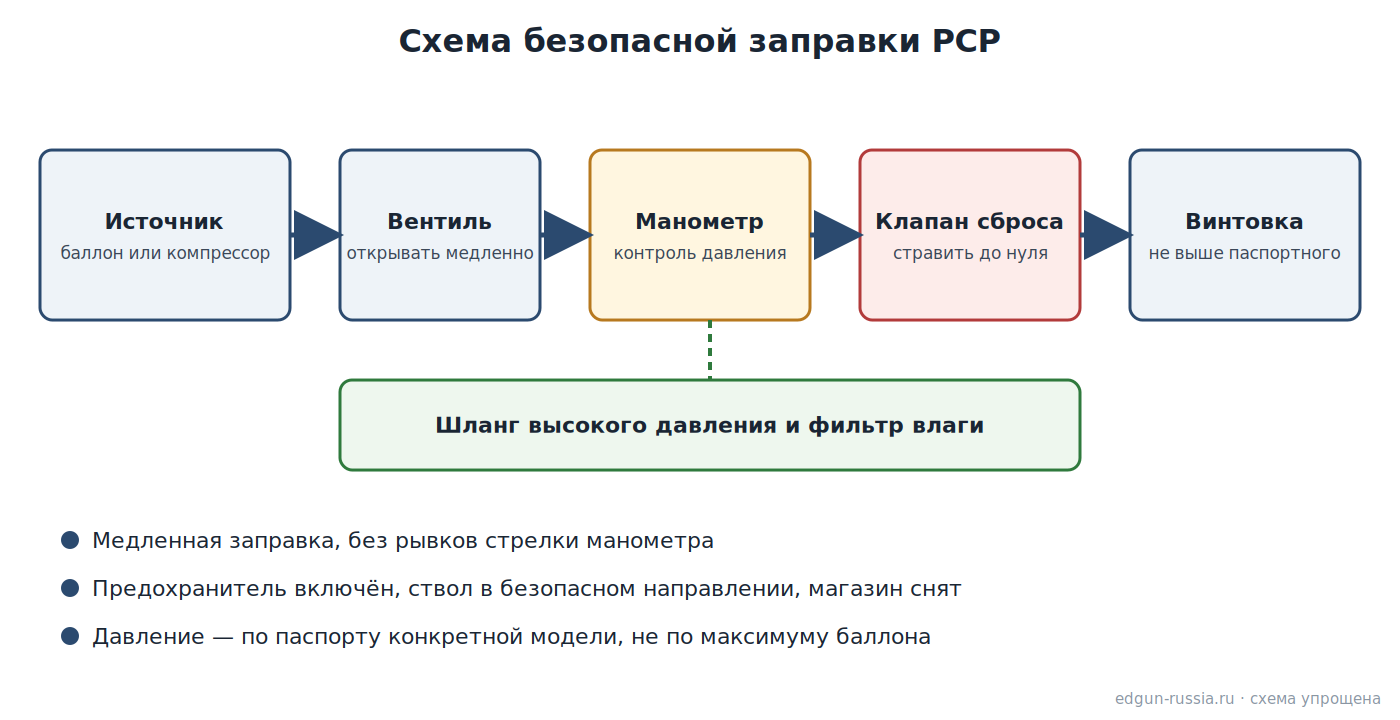

Заправка винтовки

1. Узнайте рабочее давление вашей модели в паспорте. Заправляйте до паспортного значения, а не до максимума баллона или компрессора.
2. Осмотрите адаптер и уплотнительные кольца. Повреждённое кольцо замените. Не затягивайте соединение сильнее, чтобы компенсировать утечку.
3. Подключите адаптер к заправочному штуцеру, проверьте, что клапан сброса закрыт.
4. Медленно откройте вентиль баллона или запустите компрессор. Стрелка манометра должна расти плавно: быстрая заправка сильнее нагревает воздух и детали.
5. Следите за манометром и остановитесь на рабочем давлении.
6. Отключите систему по порядку, описанному ниже.

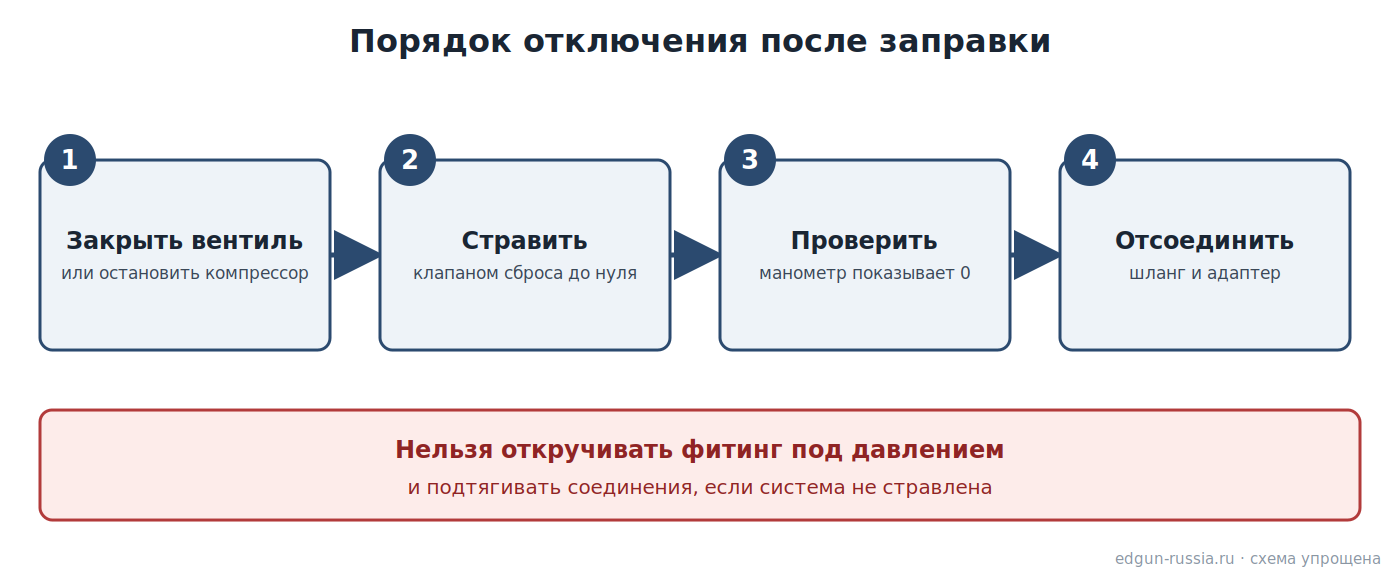

Порядок отключения

1. Закройте вентиль баллона или остановите компрессор.
2. Откройте клапан сброса и стравите воздух из шланга.
3. Убедитесь, что манометр шланга показывает ноль.
4. Только после этого отсоедините адаптер.

Баллоны высокого давления

Срок службы и освидетельствование

На баллоне и в его паспорте указаны рабочее и пробное давление, дата изготовления и сроки проверки. Для композитных баллонов изготовители обычно заявляют срок службы 15 лет, а периодическое освидетельствование — раз в 3–5 лет в зависимости от стандарта. Точный срок для вашего баллона указан в его паспорте.

Освидетельствование проводят специализированные организации с испытательными пунктами. Баллон с истёкшим сроком службы не заправляют и не используют.

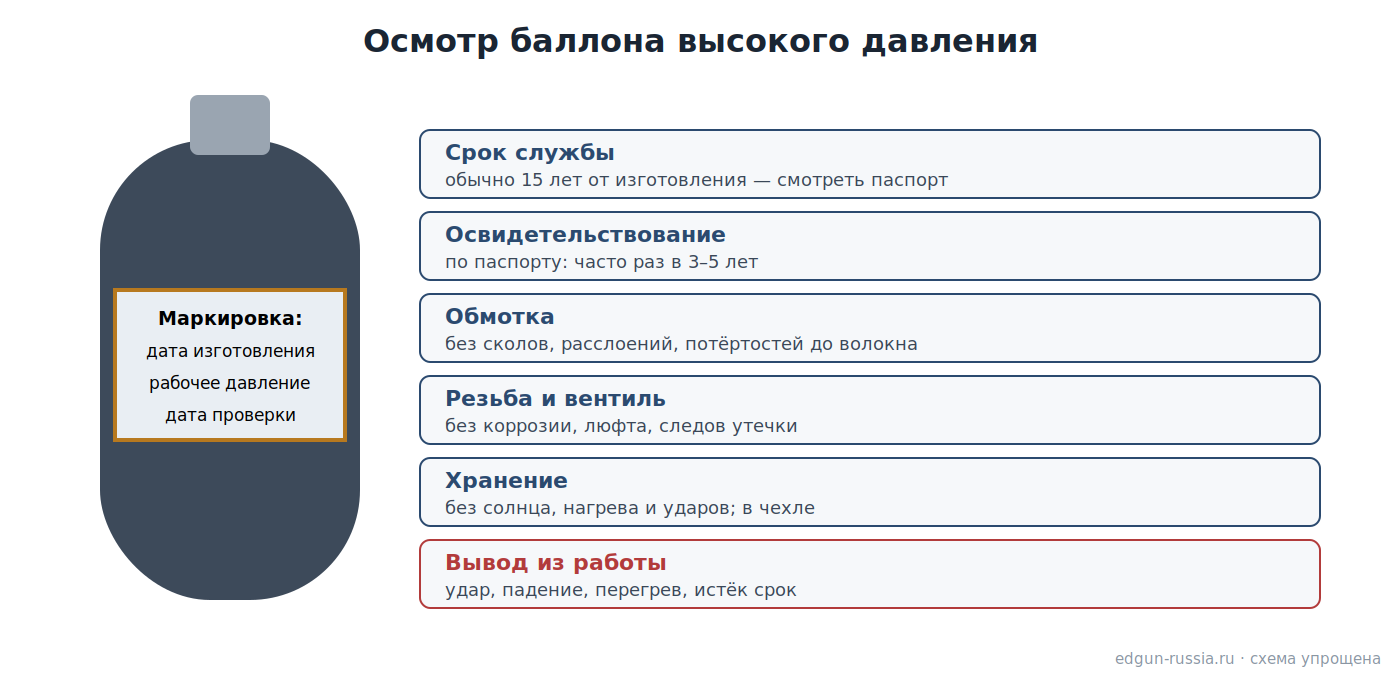

Осмотр перед использованием

• Обмотка без сколов, расслоений, вздутий и потёртостей до волокна.
• Вентиль вращается плавно, без люфта, следов утечки нет.
• Резьба чистая, без коррозии и смятия.
• Маркировка читается, сроки не истекли.

Хранение и перевозка

• Храните баллон в чехле, вдали от солнца, отопителей и открытого огня.
• Не оставляйте баллон в машине на жаре: нагрев повышает давление.
• Закрепляйте баллон при перевозке, чтобы он не катался и не падал.
• Если баллон упал или получил сильный удар, не заправляйте его до проверки в испытательном пункте.

Подобрать баллон с действующими сроками можно в разделе «Баллоны и колбы».

Компрессоры

• Ставьте компрессор на ровную устойчивую поверхность, в проветриваемом месте, вдали от влаги и горючих материалов.
• Не превышайте максимальное давление компрессора и не выставляйте автоотключение выше рабочего давления винтовки или баллона.
• Следите за температурой и давайте компрессору остывать после долгой работы.
• Регулярно сливайте конденсат и меняйте фильтрующий элемент. При сжатии воздуха выделяется вода, и без фильтра она попадает в резервуар и клапан, вызывая скрытую коррозию.
• Меняйте масло, фильтры и охлаждающую жидкость по регламенту изготовителя.
• Воздух от компрессора для PCP не предназначен для дыхания и дайвинга, если оборудование не сертифицировано для этого.

Компрессоры с фильтрами влаги — в разделе «Компрессоры электрические».

Ручные насосы

• Качайте плавно, без рывков, делайте паузы, чтобы насос не перегревался.
• Сливайте влагу после каждой заправки, если у насоса есть клапан сброса.
• Храните насос без давления, стравив воздух после работы.

Шланги, фитинги и уплотнения

• Шланг должен быть рассчитан на давление с запасом относительно рабочего.
• Не перегибайте шланг, не тяните за него и не наступайте на него.
• Признаки замены: трещины, вздутия, потёртости оплётки, течь у обжима.
• Используйте уплотнительные кольца подходящего размера и материала. Протекающее кольцо меняйте, не перетягивая соединение.
• Не используйте самодельные переходники и детали неизвестного происхождения.

Штатные адаптеры и шланги — в разделах «Аксессуары EDgun для заправки» и «Заправочные станции».

Обслуживание винтовки

• Не разбирайте узлы высокого давления, пока резервуар не стравлен полностью.
• Не смазывайте детали, контактирующие с воздухом высокого давления, обычными маслами. Используйте только смазку, разрешённую изготовителем.
• Утечки, падение давления при хранении, нестабильная работа редуктора требуют диагностики. Сложный ремонт доверяйте мастерской.

Когда немедленно прекратить работу

• Слышно шипение или видно запотевание у соединения.
• Манометр показывает резкие скачки или не возвращается к нулю.
• Баллон, шланг или корпус заметно нагрелись.
• Есть видимые повреждения баллона, шланга или фитинга.
• Истёк срок службы или освидетельствования баллона.

Чек-лист перед заправкой

• Винтовка разряжена, предохранитель включён.
• Защитные очки надеты.
• Баллон в сроке и осмотрен.
• Шланг и уплотнительные кольца целые.
• Рабочее давление по паспорту известно.
• Клапан сброса закрыт перед заправкой и открыт перед отключением.

Если сомневаетесь в состоянии оборудования, мастерская EDgun Русь поможет с диагностикой и подбором совместимых баллонов, компрессоров, шлангов и уплотнений. Всё для заправки — в разделе «Всё для заправки пневматики».

Пневматическое оборудование продаётся лицам старше 18 лет. Соблюдайте законодательство о хранении, транспортировке и использовании пневматики.
